江铃高空作业车12你14米16米(CLW5050JGKJ5)
高空作业车 产品简介
一、 车型外观

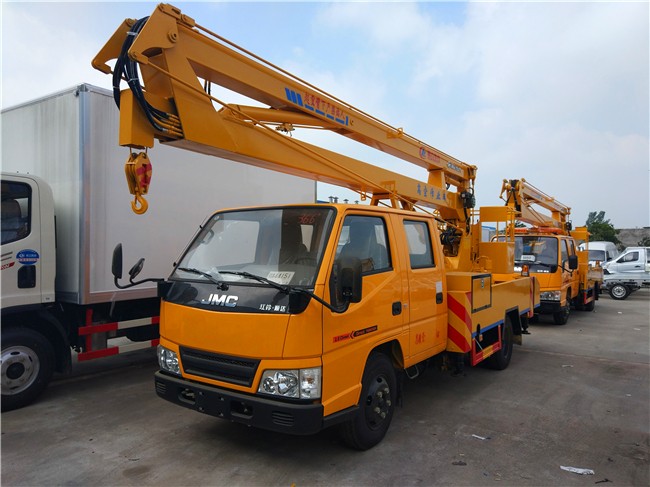

上图为16米高空，上工作臂为三节臂，仅供参考驾驶室。

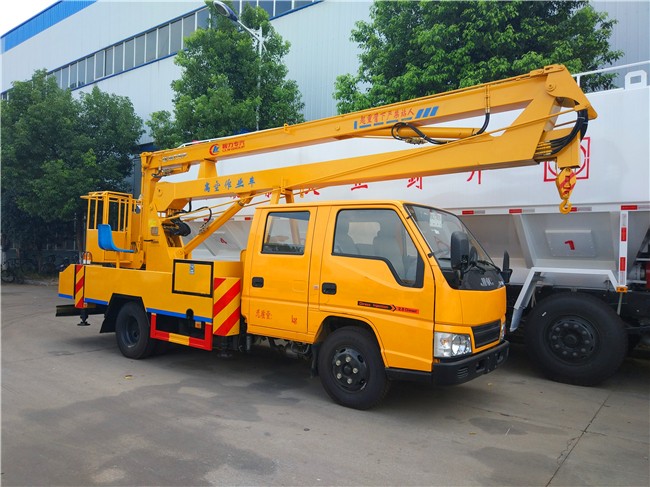

上图工作臂为12米高空两节臂结构，供参考。
二、整车基本参数：
序号 | 名称 | 12m米型号、规格 | 14米型号、规格 | 16米型号、规格 |
1 | 整车品牌 | 程力威牌-高空作业车 | 程力威牌-高空作业车 | 程力威牌-高空作业车 |
2 | 产品型号 | CLW5050JGKJ5 | CLW5050JGKJ5 | CLW5050JGKJ5 |
3 | 底盘型号 | JX1061TSG25 | JX1061TSG25 | JX1061TSG25 |
4 | 大作业高度 | 12米 | 14米 | 16米 |
5 | 工作斗 | 平台离地高度≥10.3m 平台大作业幅度≥5.2m 平台大作业高度时作业幅度≥2.05m 平台大作业幅度时作业高度≥8.3m 工作斗额定载荷200kg | 平台离地高度≥12.3m 平台大作业幅度≥6.46m 平台大作业高度时作业幅度≥2.05m 平台大作业幅度时作业高度≥8.6m 工作斗额定载荷200kg | 平台离地高度≥14.3m 平台大作业幅度≥6.92m 平台大作业高度时作业幅度≥2.26m 平台大作业幅度时作业高度≥9.2m 工作斗额定载荷200kg |
支腿 | 方式：H型支腿 数量：4支 操控：单独可调也可联动。 横向跨距：2680mm 纵向跨剧：3000mm | 方式：H型支腿 数量：4支 操控：单独可调也可联动。 横向跨距：2680mm 纵向跨剧：3000mm | 方式：H型支腿 数量：4支 操控：单独可调也可联动。 横向跨距：2680mm 纵向跨剧：3050mm | |
吊钩 | 大起吊重量≤1000kg，安全值800kg。 大起吊高度6.3m | 大起吊重量≤1000kg，安全值800kg。 大起吊高度6.3m | 大起吊重量≤1000kg，安全值800kg。 大起吊高度6.3m | |
主操作 | 操作位置：转台、吊栏双工作位操作。 操控形式：手动液压或电控操作。 | 操作位置：转台、吊栏双工作位操作。 操控形式：手动液压或电控操作。 | 操作位置：转台、吊栏双工作位操作。 操控形式：手动液压或电控操作。 | |
6 | 围板及走台板 | 钢制工具箱及围板、花纹防滑走台板 | 钢制工具箱及围板、花纹防滑走台板 | 钢制工具箱及围板、花纹防滑走台板 |
7 | 臂架结构形式 | 三节折叠臂 | 三节折叠臂 | 三节折叠臂 |
8 | 回转装置 | 双向3600连续回转 | 双向3600连续回转 | 双向3600连续回转 |
9 | 发动机 | JX493ZLQ5江铃发动机85kw（115马力） | JX493ZLQ5江铃发动机85kw（115马力） | JX493ZLQ5江铃发动机85kw（115马力） |
10 | 整车尺寸 | 7300×2000×3100 | 7300×2000×3100 | 7300×2000×3100 |
11 | 总质量 | 5390kg | 5390kg | 5390kg |
12 | 整备质量 | 5065kg | 5065kg | 5065kg |
13 | 轴距 | 3360mm | 3360mm | 3360mm |
14 | 环保/免征 | 有/有 | 有/有 | 有/有 |
三、高空作业车介绍及性能特点：
1.功能介绍：
江铃顺达12米、14米、16米高空作业车采用折叠式曲臂结构，作业臂12米为两节折叠式，14米16米为三节折叠式，工作斗和转台双工作位，上下操作，液压手动控制，可360度回转，四液压支腿，带1吨吊钩，工作斗大承重200公斤，钢制工具箱及围板、花纹防滑走台板。
车辆配制双向液压锁、双向带锁平衡阀、液流阀、液压油缸等主要部件均采用国内知名品牌，换向平稳，操作灵活方便；支腿与工作臂互锁，安全可靠，防止误操作；H型支腿，跨距大、稳定性好，支腿既可独立伸缩、又可联动，后支腿装有支腿报闪灯，用于作业时支腿示廓、发出光报警信号。
2.产品概述：
1、 工作斗采用机械自平衡设计，其作用是工作时工作斗始终处于平衡状态。
小臂大伸展角度达65°，以便调整到佳作业位置。（小臂伸展角度测量方式不同，部分厂家标注为90°）
2、 上下两套操作系统，在工作斗上和转台上均可完成各种作业动作。
3、 夜间作业灯，操作台上可根据客户作业环境选装操作照明灯，让夜间作业更安全。
4、 支腿单独可调，可根据作业地面环境，单独调节每个支腿，即使地面凹凸不平，也能使整车调整到平稳状态。
5、 支腿采用前、后H型结构，受力面更大、稳定性更高；能防止车大梁变形或断裂（注：如支腿采用前V、后H型的车型，在长时间使用后由于车头倒挂容易造成车大梁变形或断裂）。
6、 四个垂直支腿油缸和上臂、下臂、小臂油缸都装有双向液压锁，其作用是油缸到达所需位置后，将油缸锁住不动，以防造成事故。工作臂上装有双向平衡阀，使工作臂运行更平稳。
四、随车附件明细：
1、载货汽车说明书一册。
2、汽车底盘合格证一份。
3、高空作业车说明书一本。
4、载货汽车保修。
5、载重汽车随车工具。
| 产品名称 | 江铃高空作业车12你14米16米 |
| 外型尺寸 | 7300×2000×3100 |
| 总质量 | 5390 |
| 额定质量 | |
| 整备质量 | 5065 |
| 排放标准 | GB17691-2005国Ⅴ,GB3847-2005 |
| 最高车速 | 100 |
| 整车说明 | 该车前伸为800mm。选装二节工作臂时,作业高度为12米; 选装三节工作臂时,作业高度为14米和16米。防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):170×50,后部防护离地高度(mm):350。ABS系统型号:APG3550500A,ABS系统生产厂家:浙江亚太机电股份有限公司。该车可选装带电控操作箱。专用装置:吊臂,主要用于高空作业,进行维修、安装、清洗、摄影、造船、化工、电力、剪枝、更换路灯及其他工程抢修作业。随底盘选装驾驶室。选装站臂、电控操作装置。 |
| 底盘型号 | JX1061TSG25 |
| 轴数 | 2 |
| 轴距 | 3360 |
| 轮胎数 | 6 |
| 轮胎规格 | 7.00R16LT 10PR |
| 燃油种类 | 柴油 |
| 发动机型号 | JX493ZLQ5 JX493ZLQ5A |
| 生产企业 | 江铃汽车股份有限公司 江铃汽车股份有限公司 |
| 排量 | 2771 2771 |
| 功率 | 85 85 |
