东风多利卡(单排)(18米)

  高空作业车产品简介

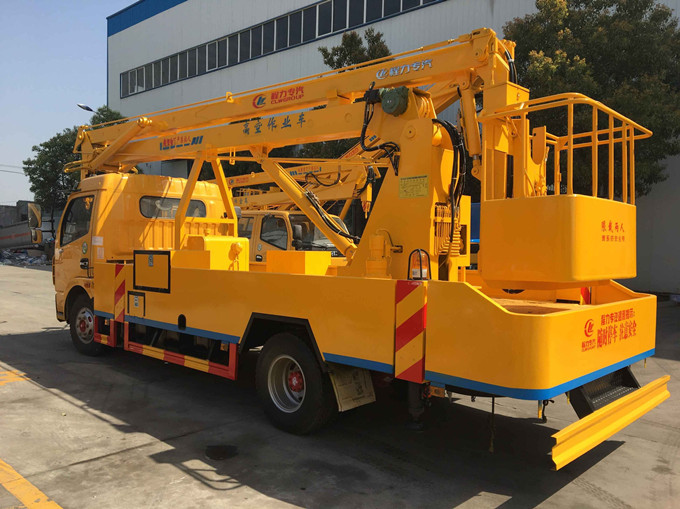

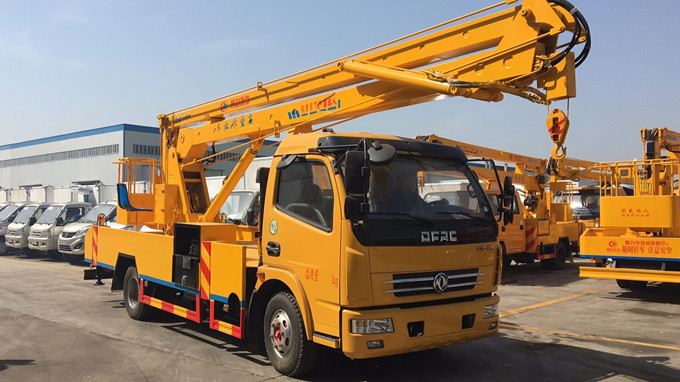

一、     整车外观





二、整车基本参数：

序号	名称	型号、规格
1	整车品牌	程力威牌-东风大多利卡单排座18米高空作业车
2	产品型号	CLW5080JGKE5
3	底盘型号	EQ1080SJ8BDC
4	大作业高度	18米
5	作业主要技术参数	平台离地高度16.3m 平台大作业幅度≥7.9m 平台大作业高度时作业幅度≥3.1m 平台大作业幅度时作业高度≥10.2m 工作斗额定载荷200kg
	支腿	方式：H型支腿 数量：4支 操控：单独可调也可联动。 横向跨距：3755mm 纵向跨剧：3750mm
	吊钩	大起吊重量≤1000kg，安全值800kg。 大起吊高度7.7m
	主操作	操作位置：转台、吊栏双工作位操作。 操控形式：手动液压或电控操作。
6	围板及走台板	钢制工具箱及围板、花纹防滑走台板
7	臂架结构形式	三节折叠臂
8	回转装置	双向3600连续回转
9	发动机	根据环保公告确定
10	整车尺寸	8350×2200×3300
11	总质量	7640
12	整备质量	7445
13	轴距	3800mm
14	环保/免征	有/有

三、高空作业车介绍及性能特点：

1.功能介绍：

东风大多利卡18米高空作业车采用折叠式曲臂结构，作业臂为三节折叠式，工作斗和转台双工作位，上下操作，液压手动控制，可360度回转，四液压支腿，带1吨吊钩，工作斗大承重      200公斤，钢制工具箱及围板、花纹防滑走台板。

车辆配制双向液压锁、双向带锁平衡阀、液流阀、液压油缸等主要部件均采用国内知名品牌，换向平稳，操作灵活方便；支腿与工作臂互锁，安全可靠，防止误操作；H型支腿，跨距        大、  稳定性好，支腿既可独立伸缩、又可联动，后支腿装有支腿报闪灯，用于作业时支腿示廓、发出光报警信号。



2.产品概述：

1、  工作斗采用机械自平衡设计，其作用是工作时工作斗始终处于平衡状态。

小臂大伸展角度达65°，以便调整到佳作业位置。（小臂伸展角度测量方式不同，部分厂家标注为90°）

2、  上下两套操作系统，在工作斗上和转台上均可完成各种作业动作。

3、  夜间作业灯，操作台上可根据客户作业环境选装操作照明灯，让夜间作业更安全。

4、  支腿单独可调，可根据作业地面环境，单独调节每个支腿，即使地面凹凸不平，也能使整车调整到平稳状态。

5、  支腿采用前、后H型结构，受力面更大、稳定性更高；能防止车大梁变形或断裂（注：如支腿采用前V、后H型的车型，在长时间使用后由于车头倒挂容易造成车大梁变形或断裂）。

6、  四个垂直支腿油缸和上臂、下臂、小臂油缸都装有双向液压锁，其作用是油缸到达所需位置后，将油缸锁住不动，以防造成事故。工作臂上装有双向平衡阀，使工作臂运行更平稳。



四、随车附件明细：

1、载货汽车说明书一册。

2、汽车底盘合格证一份。

3、高空作业车说明书一本。

4、载货汽车保修。

5、载重汽车随车工具。

产品名称	东风多利卡18米高空作业车
外型尺寸	8350×2200×3300
总质量	7640
额定质量
整备质量	7445
排放标准	GB17691-2005国Ⅴ,GB3847-2005
最高车速	103
整车说明	1、随底盘选装驾驶室。2、整车前伸/前悬对应关系为(mm):1240/1150,1260/1130。3、防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):170×50,后部防护离地高度(mm):400。4、ABS型号:ABS/ASR-24V-4S/4M,厂家:襄阳东风隆诚机械有限责任公司。5、可选装带电控操作箱。6、专用装置:吊臂,主要用于高空作业,进行维修、安装、清洗、摄影、造船、化工、电力、剪枝、更换路灯及其他工程抢修作业。
底盘型号	EQ1080SJ8BDC
轴数	2
轴距	3800,3308,4100
轮胎数	6
轮胎规格	7.50R16,7.50R16,245/70R19.5 12PR,7.50R16LT 16PR
燃油种类	柴油

发动机型号	YC4FA130-50;YC4S150-50;ZD30D15-5N;YC4FA130-50;ZD30D15-5N;4DX23-140E5;YN38CRE1;CY4SK251;4DX23-140E5;ISF3.8s5141;CY4SK251;ISF3.8s5141;YN38CRE1
生产企业	广西玉柴机器股份有限公司;广西玉柴机器股份有限公司;东风轻型发动机有限公司;广西玉柴机器股份有限公司;东风轻型发动机有限公司;一汽解放汽车有限公司无锡柴油机厂;昆明云内动力股份有限公司;东风朝阳朝柴动力有限公司;一汽解放汽车有限公司无锡柴油机厂;北京福田康明斯发动机有限公司;东风朝阳朝柴动力有限公司;北京福田康明斯发动机有限公司;昆明云内动力股份有限公司
排量	2982;3767;2953;2982;2953;3857;3760;3856;3857;3760;3856;3760;3760
功率	95;110;110;95;110;105;95;115;105;105;115;105;95
